ハイブリッド積層造形システムで最大 70% 材料の

ハイブリッドマシンは、先進製造業において最も注目されている設備カテゴリーの一つです。ここでは、その仕組み、性能、優れた点、そして初めて購入する人が陥りがちな落とし穴について解説します。

ハイブリッド積層造形と切削加工とは何ですか？

ハイブリッド製造を理解するには、まずそれが組み合わせる2つの要素を知る必要があります。積層造形は、材料を層状に積み重ねて部品を作り上げます。一方、切削加工は、固体ブロックから材料を削り取ることで部品を削り取ります。

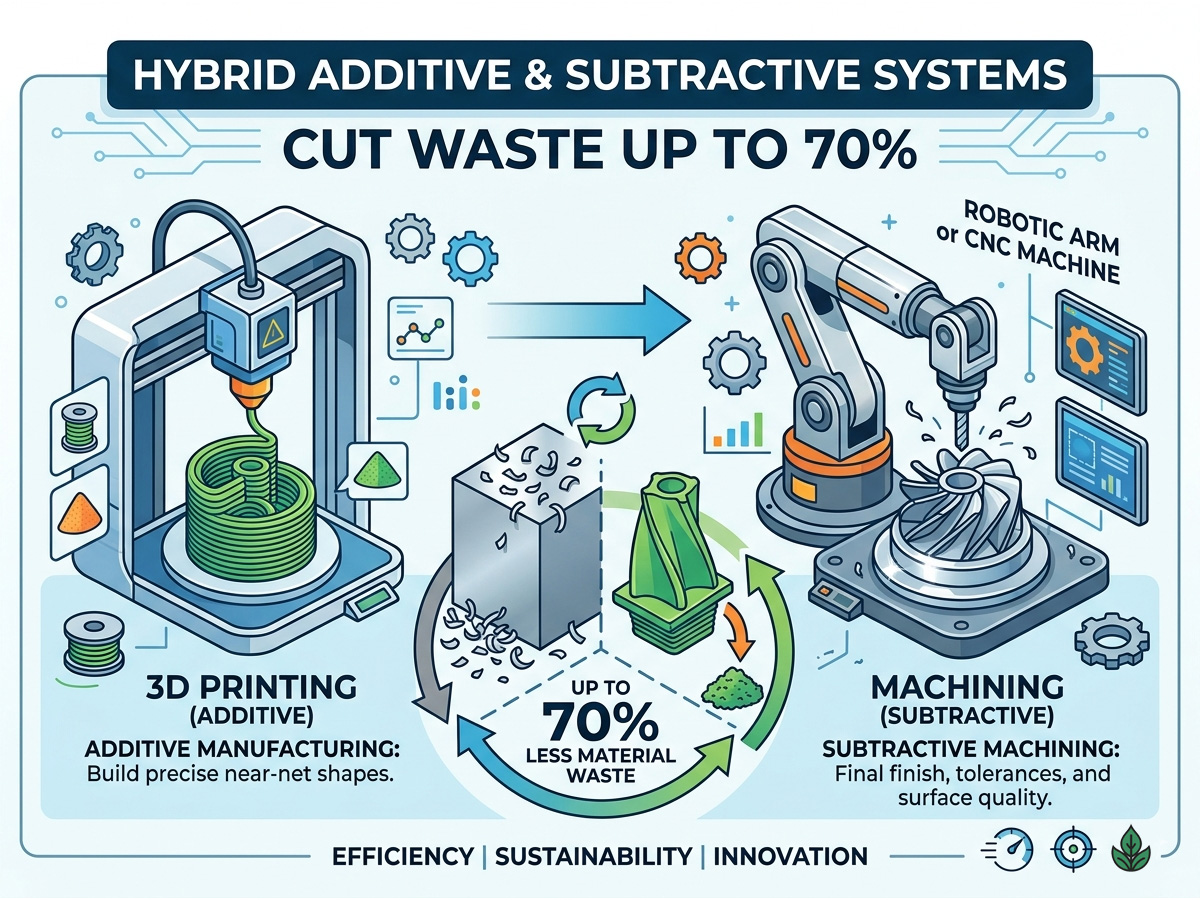

ハイブリッドシステムは、1台の機械で両方の加工を行います。通常、5軸CNCフライス加工と金属堆積ヘッドを組み合わせ、部品の形状に合わせて積層と切削を切り替えます。

加算と減算：根本的な違い

ハイブリッド製造は、両方の長所を兼ね備えています。これら2つの哲学を個別に比較した詳細については、ガイドをご覧ください。 3D プリンター vs. CNCマシン.

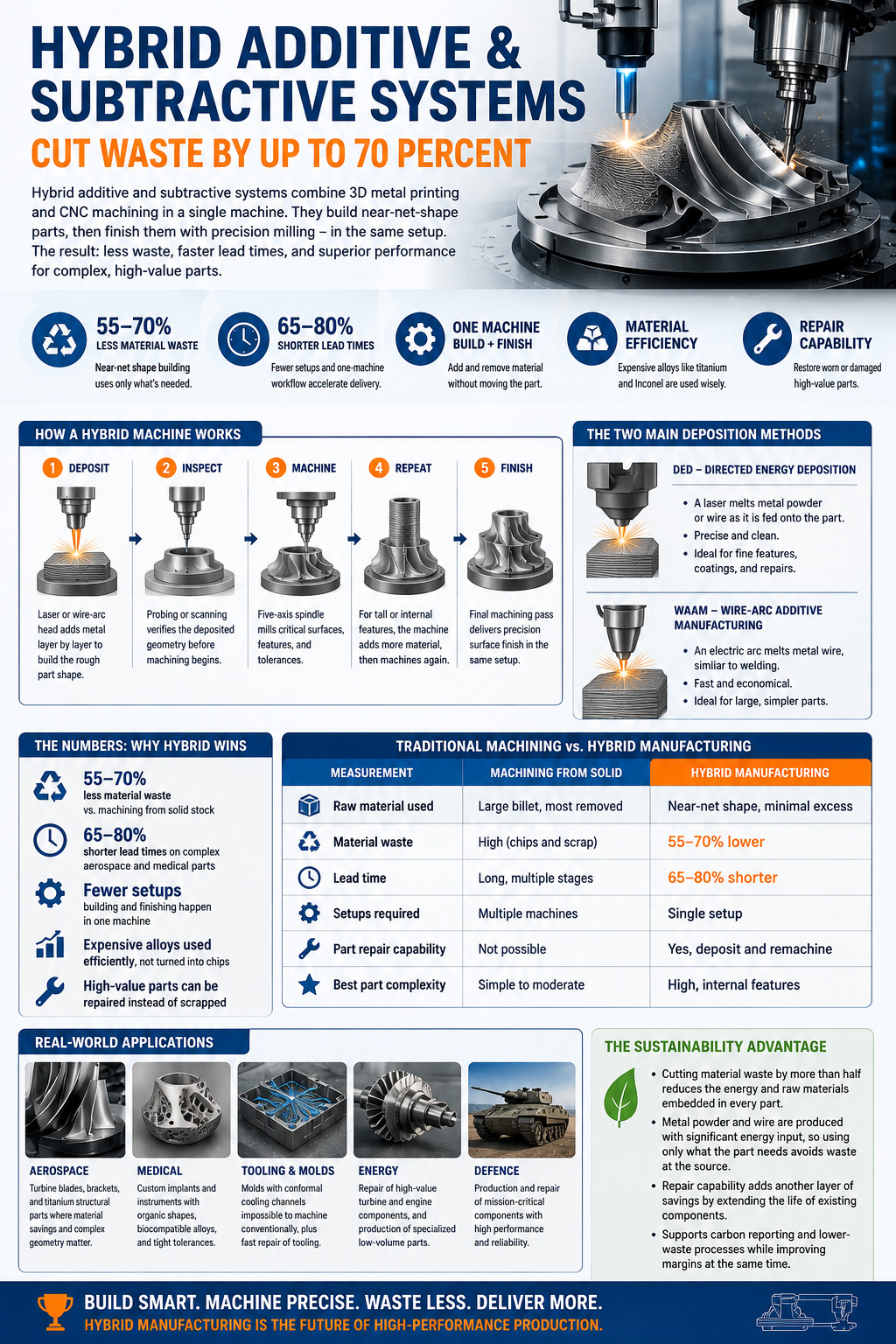

ハイブリッドマシンの仕組み

ハイブリッドシステム内部のワークフローは、論理的な製造と仕上げのリズムに従っています。機械は部品が完成するまで、材料の追加と除去を交互に繰り返します。

1. 入金レーザーヘッドまたはワイヤーアークヘッドが金属粉末またはワイヤーを溶融し、ベッド上に直接粗い部品形状を形成する。

2. 検査する: 加工を開始する前に、プローブまたはスキャンによって堆積物の形状を確認します。

3. エスプレッソマシン: 5軸スピンドルは、重要な表面、特徴、および公差を最終仕様に合わせて加工します。

4. 繰り返す背の高い形状や内部構造の場合、機械はさらに材料を追加し、その後、層ごとに再度加工を行います。

5. 仕上げ最終加工工程では、部品の移動なしに、同じセットアップで精密な表面仕上げを実現します。

主な2つの成膜方法

ハイブリッドシステムは、それぞれ異なる部品サイズと材料に適した2つの積層造形技術のうちの1つを使用します。

• 有向エネルギー堆積（DED）レーザーは、金属粉末や金属線を加工対象物に供給しながら溶融させます。高精度でクリーンな加工が可能で、微細な形状、コーティング、修理に最適です。

• ワイヤーアーク積層造形 (WAAM)電気アークによって金属線を溶かす、溶接に似た方法。大型で単純な部品の加工に適しており、迅速かつ経済的。

溶着側は、その多くの点で工業用溶接技術と共通点を持っている。 STYLECNC レーザー溶接機 レーザー式金属蒸着ヘッドの動力源となるのと同じファイバーレーザーの基本原理を利用する。

数字で見る：ハイブリッド車が無駄と時間を削減する理由

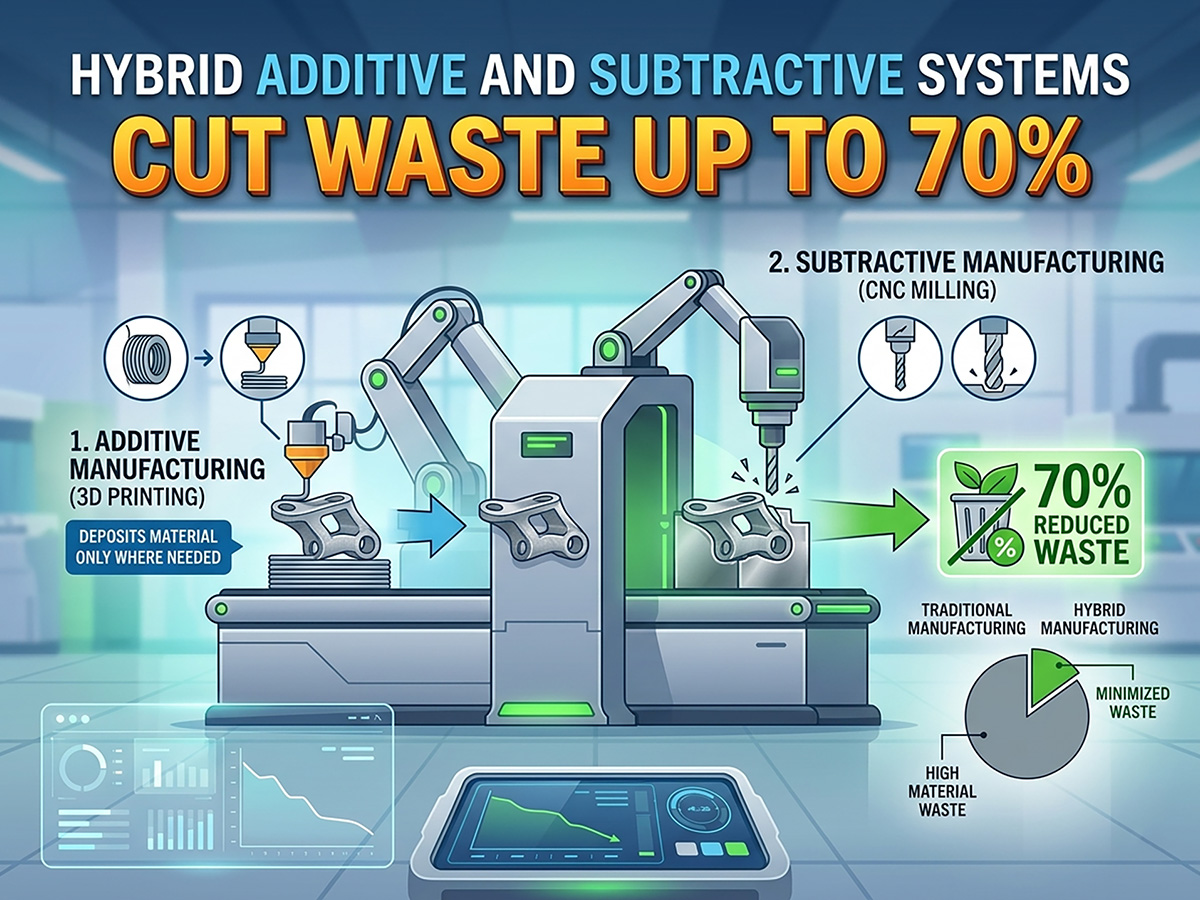

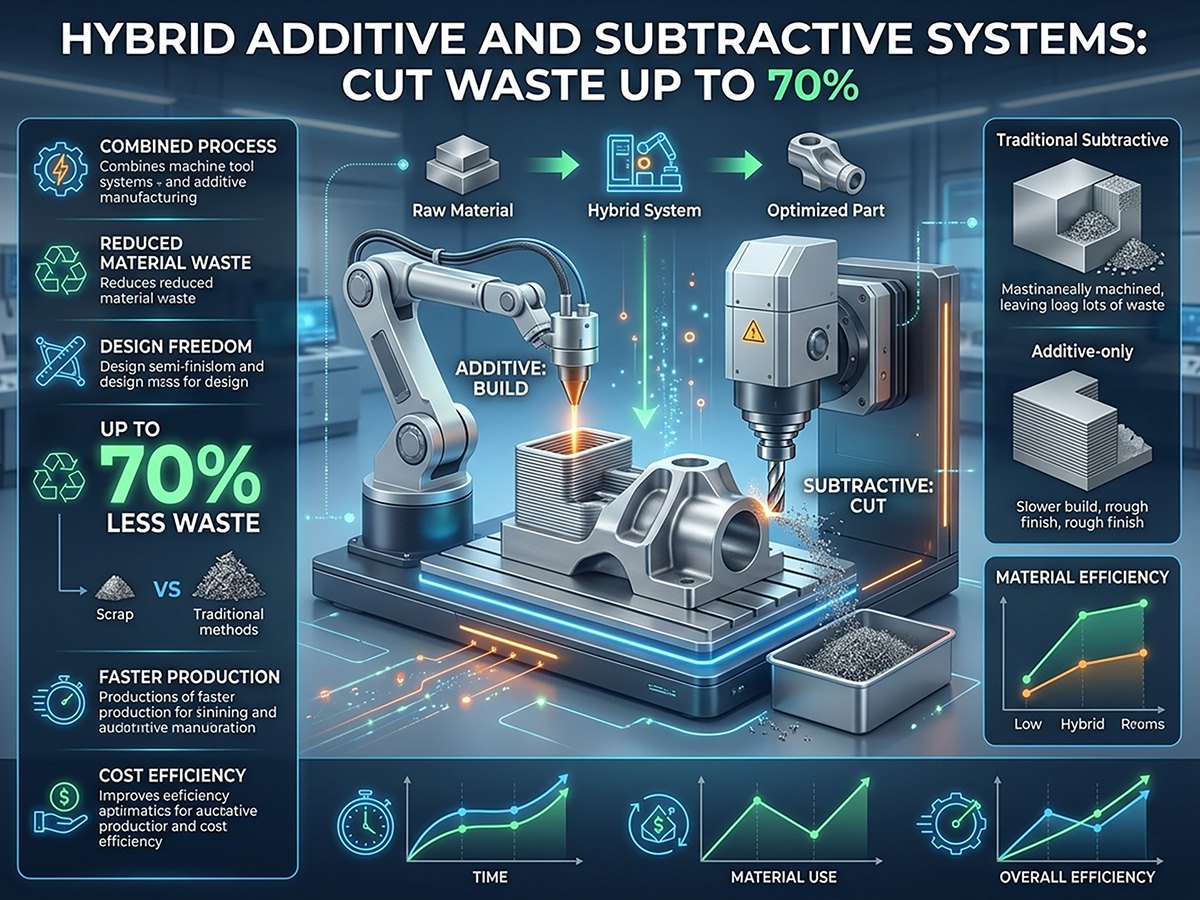

最大のメリットは、材料の無駄とリードタイムの​​大幅な削減です。これは、特大のビレットから部品を削り出すのではなく、ニアネットシェイプ（最終形状に近い形状）を製造することによって実現されます。

・無垢材からの機械加工と比較して、材料廃棄物を55～70％削減。

・複雑な航空宇宙および医療機器部品のリードタイムが65～80％短縮

• 構築と仕上げが 1 台のマシンで行われるため、セットアップが少なくなります

・チタンやインコネルなどの高価な合金は、切削屑に加工されることなく効率的に利用される。

・摩耗または損傷した高価な部品は、廃棄して作り直すのではなく、修理することができる。

チタンのような材料では、従来の材料購入量と加工量の比率では、原料の大部分を削り取らなければならないため、コスト削減効果は特に大きい。ハイブリッド製法は、最終形状に近い状態で材料を堆積させることで、この比率を逆転させる。

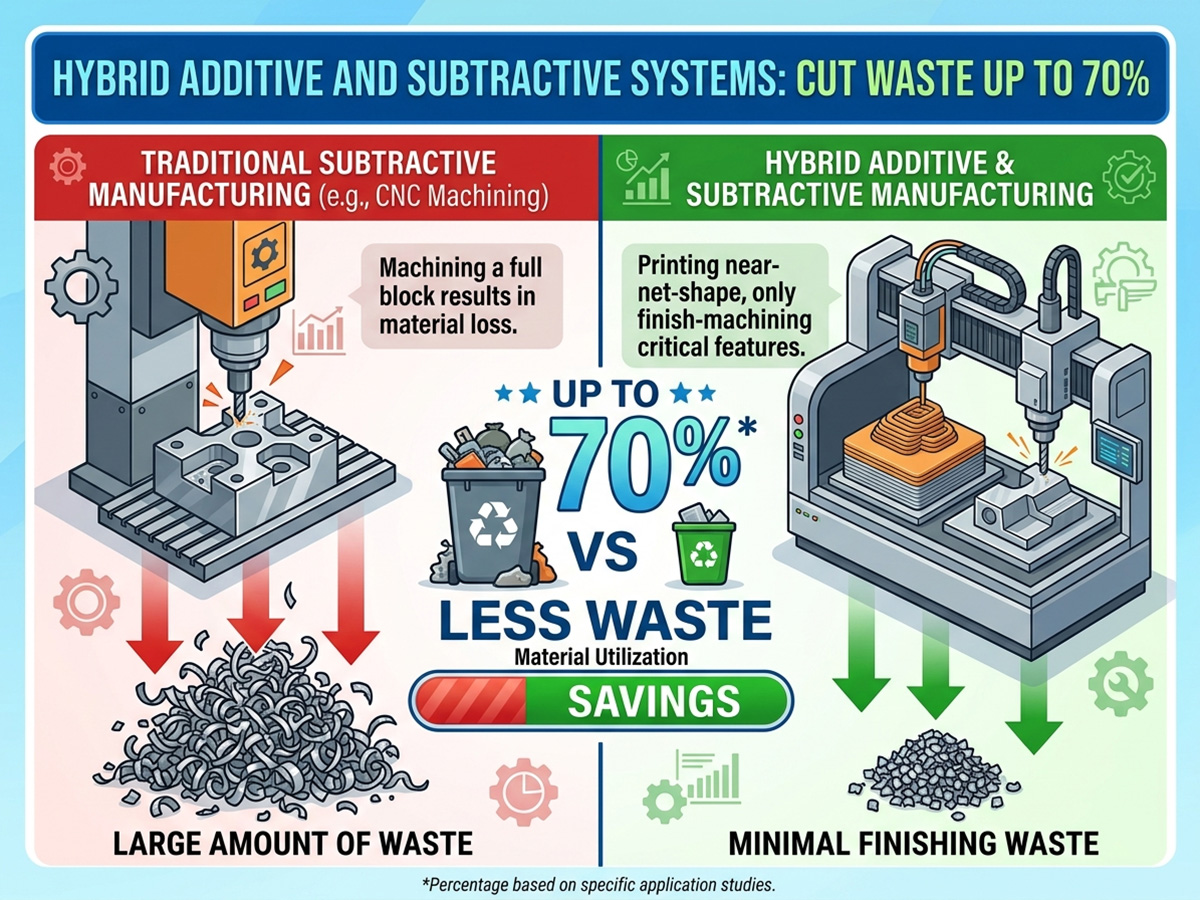

従来型加工とハイブリッド加工：コスト比較

実際のアプリケーション

ハイブリッドシステムはあらゆる工場に適しているわけではありませんが、適切な業界においては、単一工程の機械では解決できない問題を解決できます。ハイブリッドシステムが最大の価値を発揮するのはまさにこうした業界です。

航空宇宙タービンブレード、ブラケット、チタン製構造部品など、材料の節約と複雑な形状の両方が重要な用途。

医療有機的な形状、生体適合性合金、そして厳密な公差を備えたカスタムインプラントおよび器具。

工具と金型従来の加工方法では不可能な、形状に合わせた冷却チャネルを備えた金型に加え、摩耗した工具の迅速な修理も可能です。

エネルギーと防衛高価なタービンおよびエンジン部品の修理、ならびに特殊な少量生産部品の製造。

これらのシステムの切削加工部分は、スタンドアロンシステムと同じ高精度多軸技術に依存しています。 五軸CNC機械ハイブリッド部品に求められる複雑な仕上げ形状に対応できる。

主なメリットの概要

✓ 廃棄物の削減：ニアネットシェイプ構造により、高価な合金の消費量を大幅に削減できます。

✓ より迅速な納品: 1 台のマシンが多段階のワークフローを置き換えます。

✓ 複雑な形状：内部チャネルや自由曲面形状が可能になります。

✓ 修理機能：摩耗した高価な部品を交換するのではなく、修復します。

✓ 材料の柔軟性: 1 つの部品内で異なる金属を組み合わせたり、グレード分けしたりできます。

✓ 在庫削減：大量の在庫を抱えるのではなく、需要に応じて生産する。

持続可能性の優位性

ハイブリッド製造は、スピードとコスト面だけでなく、環境面でも大きなメリットがある。材料廃棄物を半分以上削減することで、あらゆる部品に投入されるエネルギーと原材料の消費量を直接的に削減できる。

金属粉末や金属線は、製造に多大なエネルギーを必要とするため、部品に必要な分だけを使用することで、エネルギーの無駄をなくすことができます。これは、チタンやニッケル超合金のようなエネルギー集約型の合金において特に重要です。

修理能力は、さらなるコスト削減につながります。摩耗したタービンブレードや射出成形金型を修復することで、既存部品の寿命を延ばし、交換部品を一から製造する際のエネルギーと材料費を全額負担する必要がなくなります。

買い手がサプライヤーに対し、炭素排出量の報告や廃棄物の削減プロセスを求めるケースが増えるにつれ、ハイブリッド製造は、企業がこれらの要求を満たしつつ、同時に利益率を向上させるための有効な手段となる。

ハイブリッドシステムはあなたのショップに最適ですか？

ハイブリッドシステムは価格が高く、習得にも時間がかかるため、あらゆる業務に適しているわけではありません。最終的な判断は、どのような業務を行っているかによって決まります。

ハイブリッド加工が有効なのは、高価な合金で複雑な部品を製造する場合、従来の方法では加工できない内部構造が必要な場合、高価な部品を修理する場合、または段取り時間の短縮がメリットとなる少量生産の特殊加工を行う場合です。

従来の機械加工が有利なのは、部品の形状が単純で、材料が安価である場合、大量生産を行う場合、または標準的なフライス加工と旋削加工だけで公差と表面仕上げが達成できる場合です。

ほとんどの工場にとって、まず精密機械加工と金属接合における高度な技術力を構築し、部品構成が明らかにハイブリッド技術の導入を正当化するようになったら、それを追加する方が賢明である。

ハイブリッドシステムについて人々が実際に尋ねていること

これらの質問は、メーカーが投資前に知りたいことを反映したものです。もしこれらの質問に見覚えがあるなら、ハイブリッド車はあなたのロードマップに含まれているかもしれません。

・「積層造形と切削加工の違いは何ですか？」

• 「本当に一つのマシンを作ることができるのか」 3D 同じ部品を印刷してCNC加工するのですか？

・「ハイブリッド製造は実際にどれくらいの材料を節約できるのか？」

・「ハイブリッドシステムは小規模な工場にも導入する価値があるのか​​、それとも航空宇宙分野に限った話なのか？」

・「摩耗したタービン部品を新品に作り直すのではなく、修理することはできますか？」

・「ハイブリッドマシンはどのような金属を印刷・切断できるのか？」

ハイブリッド製造を検討する際によくある間違い

ハイブリッド車はパワフルだが、その性能を過小評価しやすい。予算を投入する前に、以下の点に注意しよう。

• すべてのマシンを交換すると仮定しますハイブリッド社は、単純な大量生産ではなく、複雑で高付加価値の部品製造に優れています。

• プログラミングの複雑さを過小評価する積層造形と切削加工のツールパスを調整するには、専門的なCAMスキルが必要です。

• 後処理を無視する蒸着された金属は、本来の材料特性を発揮するために熱処理が必要となる場合が多い。

• 材料の適格性を見落とす航空宇宙および医療機器部品には、認証済みで再現性のある成膜プロセスが求められる。

• 間違った部品を購入するもしあなたの仕事が安価な材料を使った単純な形状であれば、従来の機械加工の方がコスト面で有利です。

• スキル投資をスキップするオペレーターは、積層造形と機械加工の両方の分野で訓練を受ける必要がある。

ほとんどの工場にとって、実用的な出発点はまず精密金属加工を習得することである。 金属CNCマシン ハイブリッド技術が後に拡張する減算的な基礎を構築する。

ハイブリッド製造の未来

この技術は急速に成熟しつつある。機械メーカーは、より高度な加工工程監視、よりスマートなツールパス計画、そして堆積材料の品質に対するより厳密な制御を統合しつつある。

成膜速度の向上とコストの低下に伴い、ハイブリッドシステムは航空宇宙や医療分野にとどまらず、より広範な産業用工具や修理市場へと拡大していくと予想されます。持続可能性の向上とリードタイムの​​短縮というメリットが相まって、この分野は注目すべき存在となっています。

現在これらのプロセスを実験している工場は、明日の先進製造業を定義する専門知識を構築しています。最新の動向については、 CNC業界ニュース.

よくある質問

ハイブリッド積層造形と切削加工とは何ですか？

それは、 3D 金属3DプリンティングとCNC加工を1台の機械で行う。材料を積層してニアネットシェイプの部品を造形した後、同じセットアップで最終公差まで精密加工する。

ハイブリッド製造は、どれくらいの材料廃棄物を削減できるのか？

ハイブリッドシステムは、大量の金属を削り取るのではなく、最終形状に近い形状を作り上げるため、無垢材からの機械加工と比較して、材料の無駄を55～70パーセント削減できる。

付加製造と減算製造の違いは何ですか?

積層造形は、材料を層状に積み重ねて部品を造形する。一方、切削加工は、固体ブロックから材料を削り取る。積層造形は材料の無駄を最小限に抑え、複雑な形状の造形を可能にする一方、切削加工は高い精度と優れた表面仕上げを実現する。

ハイブリッド装置はどのような成膜方法を採用していますか？

主な方法は2つあり、1つはレーザーを用いて粉末やワイヤーを溶融させる指向性エネルギー堆積法（DED）、もう1つは電気アークを用いてワイヤーを溶融させ、より高速で大型の造形を可能にするワイヤアーク積層造形法（WAAM）である。

ハイブリッド機械は既存の部品を修理できますか？

はい。最も強力なユースケースの1つは、タービンブレードや工具などの摩耗または損傷した高価な部品を、新しい材料を堆積させて仕様に合わせて再加工することで修理することです。

ハイブリッド製造は航空宇宙と医療分野だけのものでしょうか？

これらの業界が最初に採用したが、工具製造、金型製造、エネルギー、防衛産業も恩恵を受けている。複雑な形状、高価な材料、または修理が必要な用途であれば、いずれも有力な候補となる。

ハイブリッドシステムはどのような金属を処理できますか？

一般的な材料としては、チタン、ステンレス鋼、インコネルなどのニッケル合金、工具鋼、アルミニウムなどが挙げられる。ハイブリッド材料では、単一の部品内に異なる金属を組み合わせたり、グレードを合わせたりすることもできる。
