パネルベンダーとは何ですか？

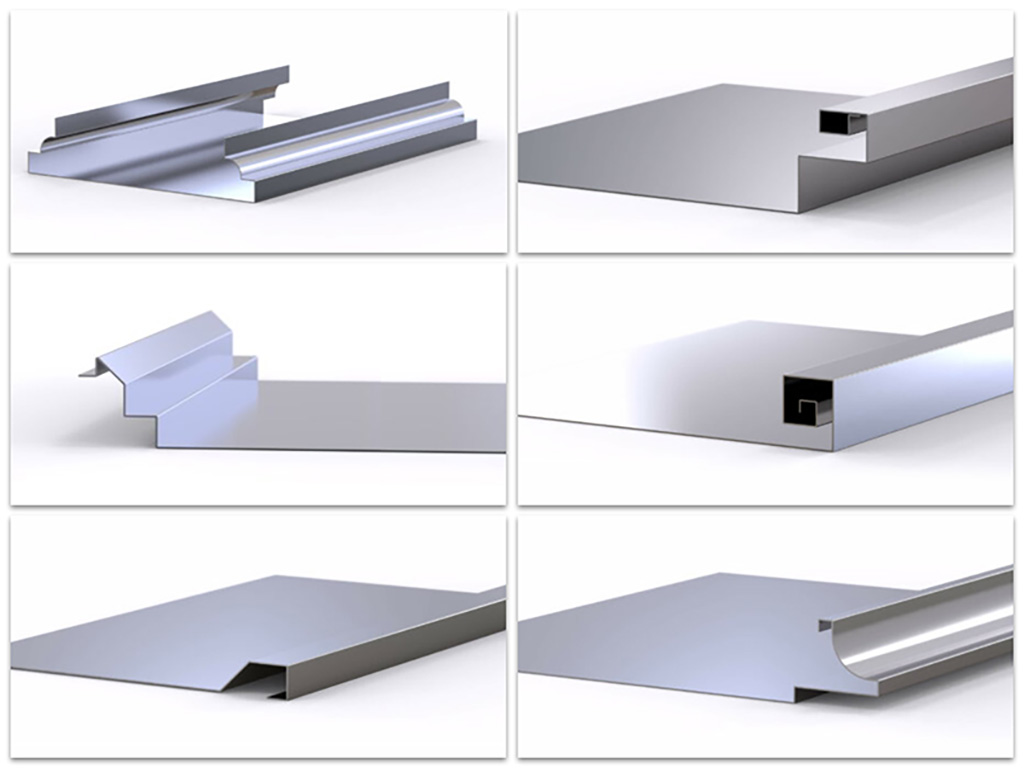

パネルベンダーは、スマートCNCコントローラと連携して動作する自動工作機械であり、ステップベンドからヘムベンドまで、板金部品に対して高精度の曲げ加工を実行できます。180° 強度を高めるため、内部曲げからオフセット（ジョグ）曲げ、バック（W）曲げから半径曲げ、さらには複雑な曲げシーケンスまで、卓越したスピードと優れた品質で対応します。

パネルベンダーはどのように動作するのですか？

CNCパネルベンダーは、CAMソフトウェアを使用して多軸サーボモーターを制御し、成形ツールを駆動して、板金部品の上部と下部の複合曲げ加工を同時に実行します。

油圧式または電動式のクランプが、板金加工物を曲げ加工テーブル上にしっかりと固定し、曲げ工具の下に正確に位置決めします。

オペレーターがワークピースのパラメータをCNC制御システムに入力すると、CAMソフトウェアが自動的に曲げ加工プログラムを生成し、各軸の動作軌跡とクランプパラメータを計算します。

CNCコントローラソフトウェアは、多軸サーボモーターを介して成形工具アセンブリを駆動し、上下両方向への曲げ動作を実行します（C軸は角度、Y軸は曲げ深さに使用されます）。高精度エンコーダは工具の位置に関するリアルタイムのフィードバックを提供し、ワークピースの複数の面にわたる曲げ、ヘミング、および成形作業を迅速かつ連続的に完了させます。

技術仕様

特長

このCNCパネル曲げ加工機は、その卓越した精度と高度な自動化を活用することで、製造業者が生産効率を高め、人件費を削減し、すべての加工サイクルで欠陥のない板金製品を確実に生産できるようにします。

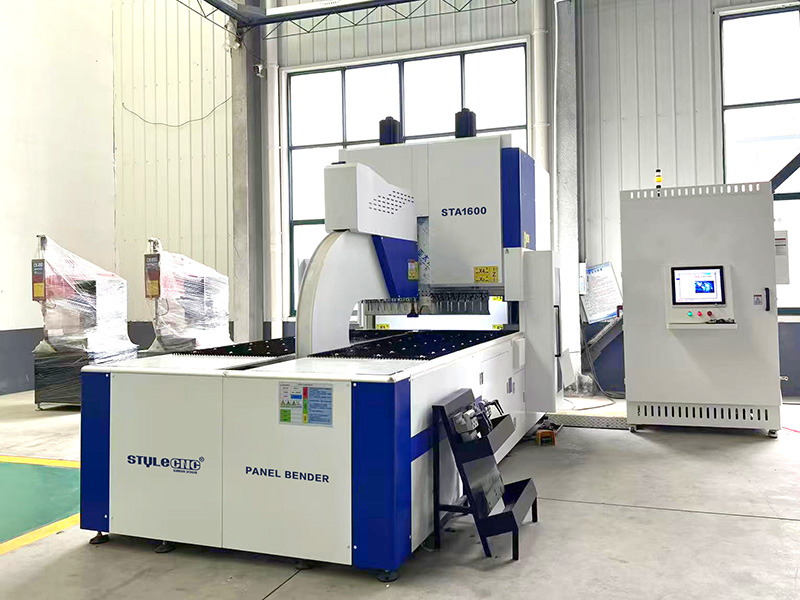

STA1600

高精度な制御

高度なCNC制御システムを採用することで、正確な位置決めと再現性の高い曲げ精度を実現しています。

自動工具調整

迅速なセットアップと柔軟な生産を可能にする、スマートなサーボ駆動式ツール。

高効率と省エネ

最適化されたモーションコントロールにより、低エネルギー動作を実現します。

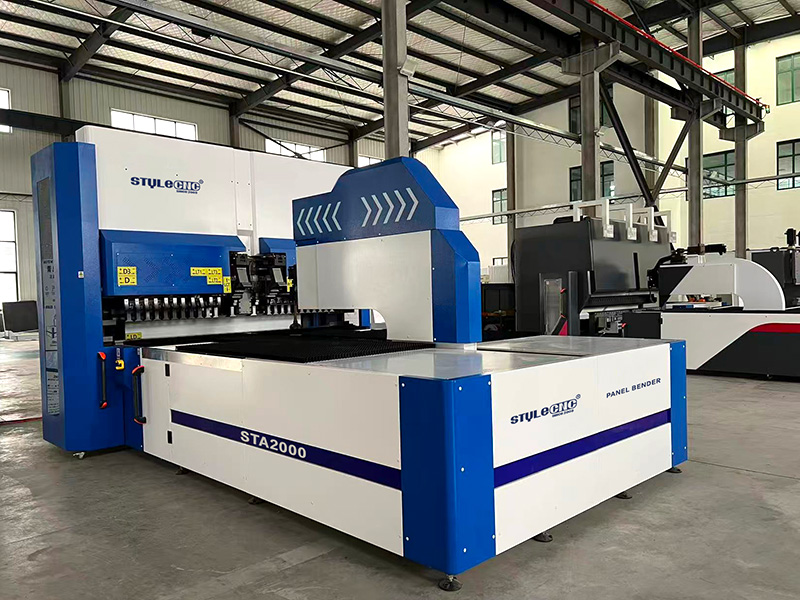

STA2000

スマートCNCコントローラー

このコントローラーは、直感的で使いやすいインターフェース（タッチスクリーン式）を備えており、プログラム作成からリアルタイムのパラメータ調整まで、曲げ加工プロセスのあらゆる段階を包括的に管理できます。

堅牢で耐久性

堅牢な機械フレームと高品質な部品を組み合わせることで、極めて長い耐用年数を実現しています。主要部品は優れた剛性を備えているため、機械本来の強度と精度を維持できるだけでなく、断面形状をより小型軽量化することが可能となり、負荷がかかった際の変形を最小限に抑えます。

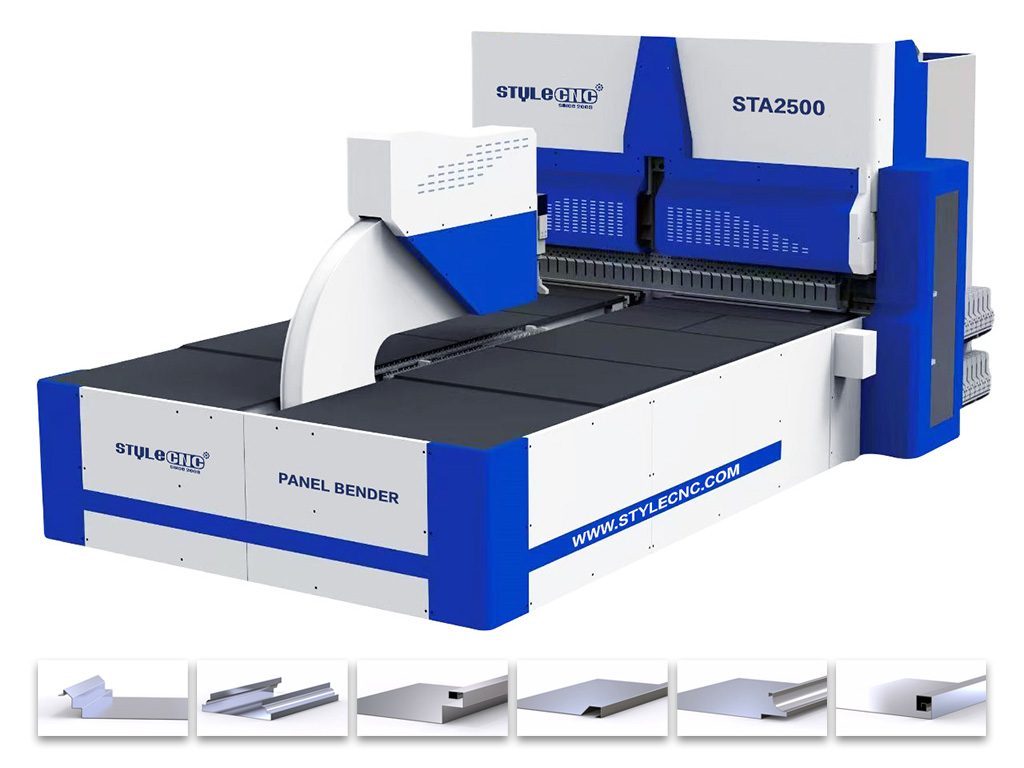

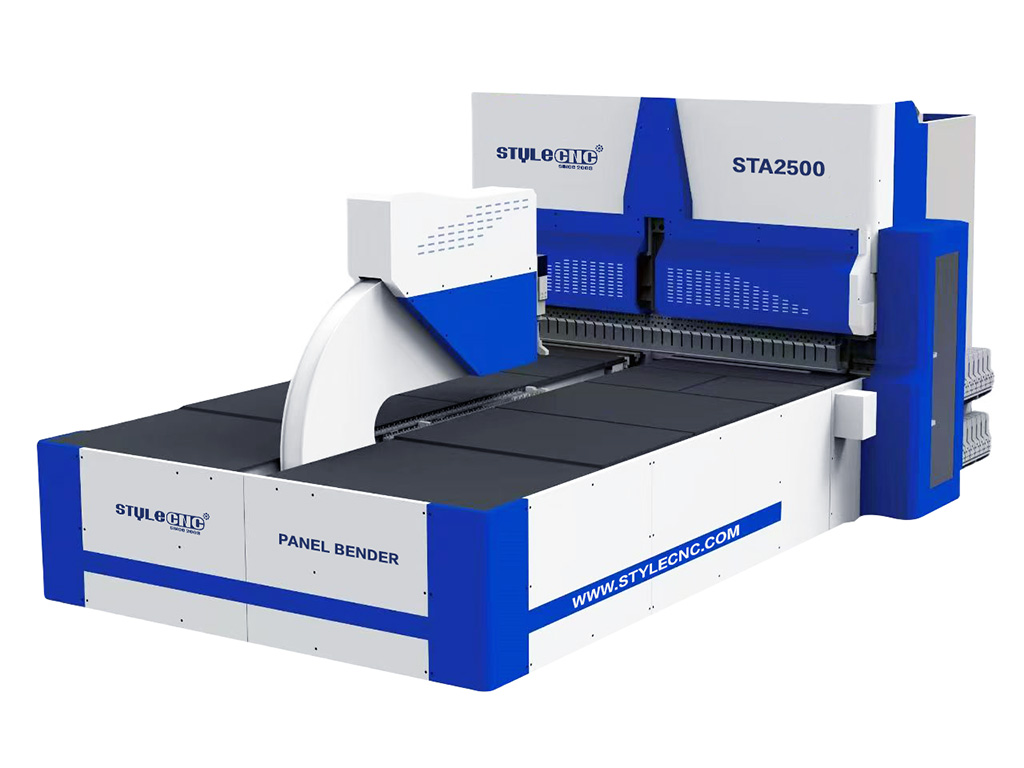

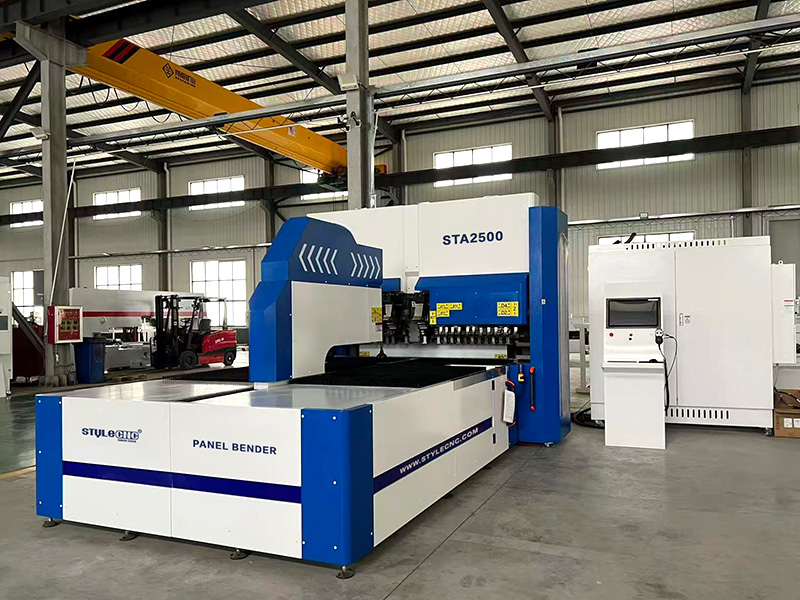

STA2500

安全ガード

金属製のこれらの安全ガードは、作業者が装置の可動部品に接触するのを効果的に防止し、偶発的な接触や飛散物による人身傷害のリスクを大幅に低減します。これらのガードは曲げ加工機の作業台の周囲にしっかりと取り付けられており、作業者の安全を確保しながら、装置の動作安定性と信頼性を完全に維持します。

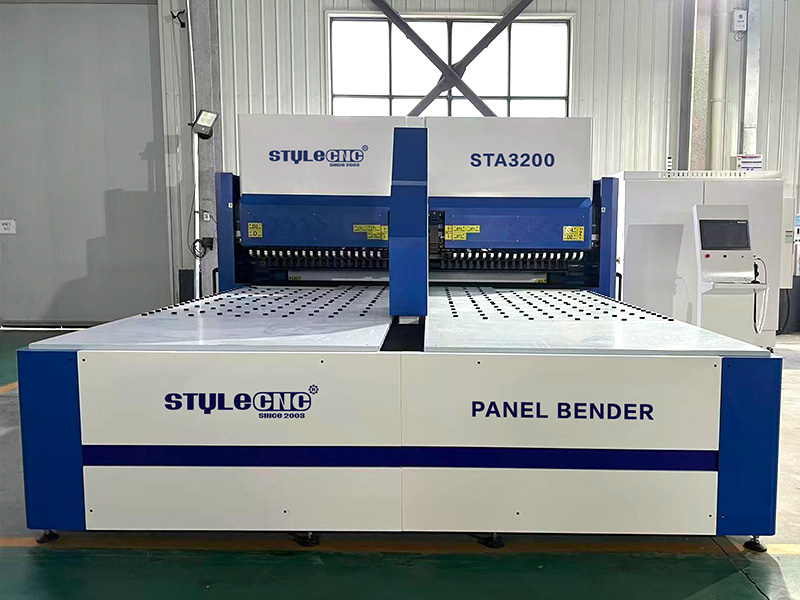

STA3200

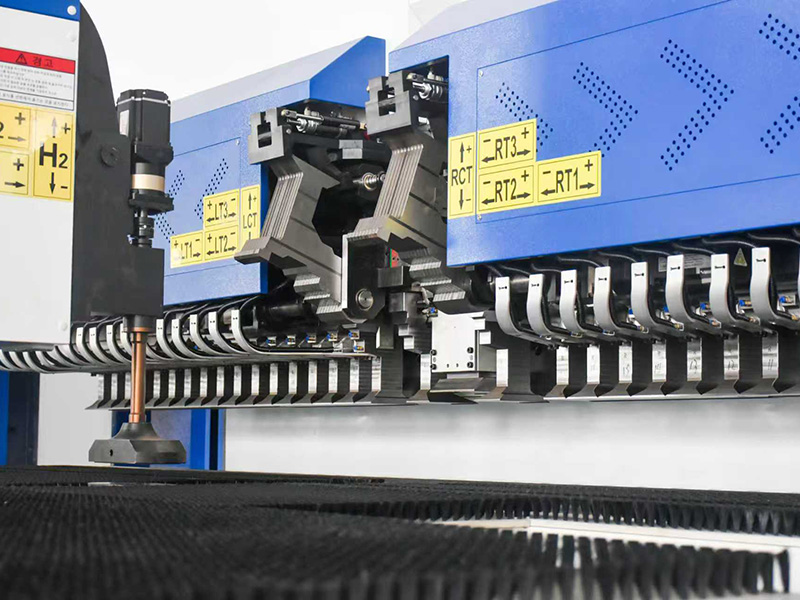

自動クランプツールチェンジャー

自動クランプ式工具交換装置は、工具治具の自動交換を可能にすることで、機械の生産効率と加工能力を大幅に向上させます。自動ブランクホルダ交換装置は、ダウンタイムと手動介入を最小限に抑え、さまざまな曲げ加工作業間の迅速な切り替えを可能にすると同時に、精度を確保することで、全体的な運用効率を最大化します。

アプリケーション例

パネルベンダーは、主に金属板の連続的、多面的、複雑な角度の曲げ加工や成形に使用される自動板金成形機です。従来のプレスブレーキと比較して、CNCパネルベンダーは、複雑な角度、曲線形状、高精度が求められる部品の加工に特に優れており、キャビネット、エレベーター製造、キッチン用品製造、家電製造などの業界で、複雑な板金部品の効率的かつ迅速な加工を可能にするため広く利用されています。パネルベンダーは、レーザーカッターや産業用ロボットと統合され、フレキシブル生産システム（FMS）を構成することが多く、無人または最小限の人員で生産環境を実現し、サイクルタイムを大幅に短縮します。

利点と利点

パネル曲げ加工機全体は、高精度工作機械の規格に準拠して設計・製造されています。メインの機械ベッドは溶接鋼板で構成され、厳格な応力除去処理を経て、高精度工作機械で一体型ユニットとして精密加工されています。最後に、高精度検査機器を用いた厳格な品質管理を実施し、長期にわたる動作精度、安定性、および高い構造剛性を保証します。

安全性の向上

近接作業が必要な手動曲げ加工機とは異なり、本製品は外部ワークステーションからワークピースを搬送できるため、作業者の安全を確保できます。

より高い精度と品質

優れた曲げ品質と高い再現性を実現しているため、多品種少量生産、オンデマンド生産、リーン生産方式といった製造環境に特に適しています。

生産性の向上

熟練した作業員がいなくても生産性を最大限に高めることができます。手動曲げ加工機やロボット曲げ加工システムと比較して、このソリューションは人件費を大幅に削減し、全体的な収益性を向上させます。

低エネルギー消費

エネルギー消費量と CO2 油圧式ソリューションと比較して、排出量を64%削減します。

メンテナンスコストの削減

従来の油圧式曲げ加工機と比較して、メンテナンスコストが65%削減されます。

パネル曲げ加工機の操作方法

パネル曲げ機は、一連のプログラム可能な動作によって板金を位置決め、固定、曲げることができるシステムを備えた、高度に自動化された曲げ加工ツールです。オペレーターは、正常に動作させるために特定の手順に従う必要があります。

ステップ 1: 材料の準備

パネル検査作業を開始する前に、金属板が作業に必要な寸法、厚さ、および材料仕様を満たしていることを確認してください。

取り扱いと積載板金を機械に慎重にセットしてください。一部のパネルベンダーには自動ローディングシステムが搭載されていますが、手動システムの場合は、作業者が作業台上に板金を正確に配置する必要があります。

ステップ2：プログラムの設定

プログラムの選択機械のCNC（コンピュータ数値制御）コントローラインターフェースを使用して、適切な曲げ加工プログラムを選択してください。設計仕様に基づいて、プログラムが曲げ加工の順序、角度、寸法を決定します。

パラメータ入力シートの厚さ、曲げ半径、角度などのすべてのパラメータがシステムに正しく入力されていることを確認してください。材料特性によっては、微調整が必​​要になる場合があります。

ステップ3：テスト実行

テスト曲げ本格的な生産を開始する前に、テストシートを使用してテスト曲げを実施する必要があります。これにより、プログラムされた設定が正しい角度と寸法を生み出すことを確認できます。

調整テスト実行中に何らかの不一致が見られた場合は、プログラムまたはマシンの設定を適切に調整してください。

ステップ4: 曲げ加工

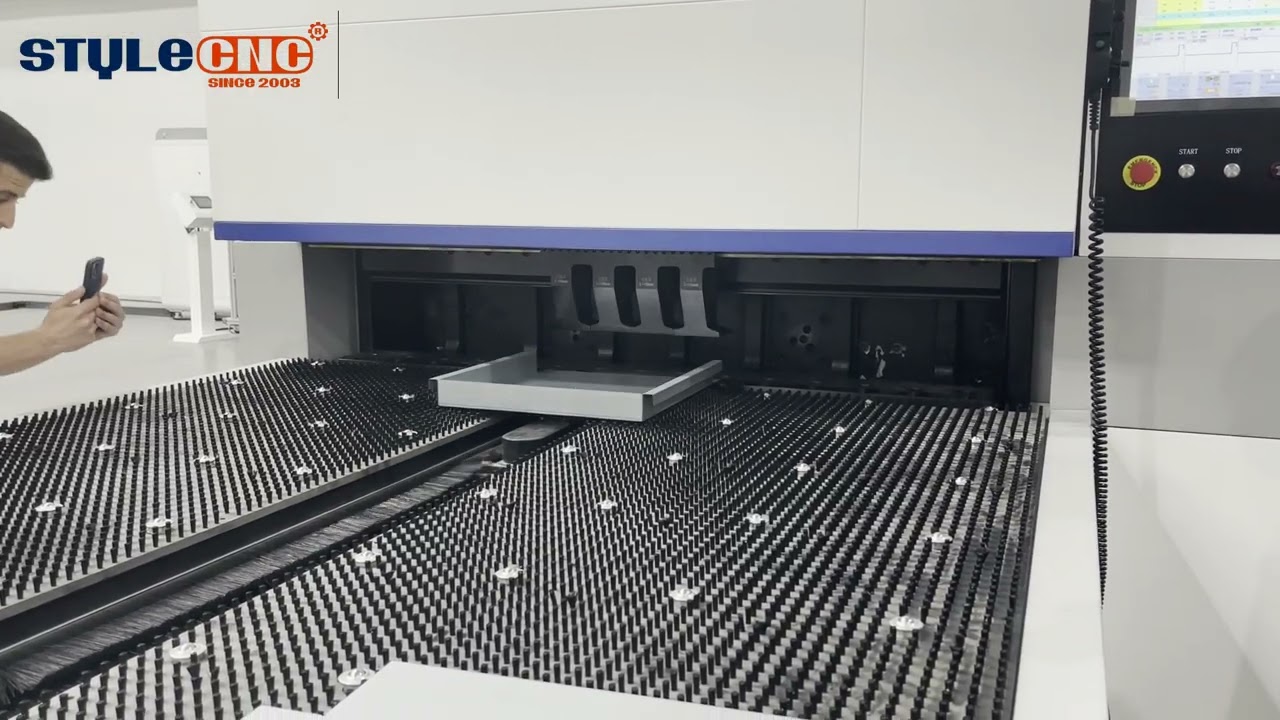

自動曲げすべての設定が完了すると、機械は自動的に板金を供給して位置決めし、曲げ加工シーケンスを実行して、目的の形状を作り出します。この段階でのオペレーターの主な役割は、プロセスを監視することです。

品質管理曲げ加工工程中に、曲げ加工された部品の精度を定期的に検査してください。これにより、大量生産に進む前に、問題点を早期に特定することができます。

ステップ5：完了手順

アンローディング部品が曲げ加工されたら、手動または自動で機械から取り出すことができます。

後処理場合によっては、部品は組み立てや出荷の準備が整う前に、バリ取りや追加の成形などのさらなる加工が必要になることがあります。

主な考慮事項

材料仕様

鋼、アルミニウム、銅など、材料の種類によって、延性、強度、厚みといった特性が最終製品に影響を与えるため、それぞれに合った曲げ加工設定が必要です。使用する材料が、計画された加工に適していることを確認することが不可欠です。

機械のセットアップとメンテナンス

正確で安定した曲げ加工結果を得るためには、機械の適切なセットアップが不可欠です。クランプシステム、ブレード、成形工具などの主要部品は、定期的に摩耗状態を点検してください。

潤滑と清掃：すべての可動部品に適切な潤滑油を塗布し、機械を清潔に保つことで、運転中のエラーを防止してください。

プログラムの精度

CNCプログラムは、それぞれの作業に合わせて正確に調整する必要があります。設定が不正確だと、曲げ加工の品質が低下する可能性があります。材料の厚さや機械の設定にわずかな違いがあるだけでも、結果に大きな影響を与える可能性があるため、作業ごとにプログラムを微調整することが不可欠です。

安全対策

個人用保護具（PPE）作業者は、鋭利な金属片や機械操作による怪我を防ぐため、手袋、安全メガネ、保護服などの適切な安全装備を常に着用する必要があります。

緊急停止緊急停止機能には常に注意を払い、運転中は安全ガードが所定の位置にあることを確認してください。運転中は絶対に機械内部に手を伸ばしないでください。

機械のメンテナンス：定期的なメンテナンスと保守は、安全な運用を確保するために不可欠です。定期的にシステムを点検し、機械的な問題やソフトウェアの不具合がないか確認してください。

精度と品質管理

曲げ加工されたパネルがすべて設計仕様を満たしていることを保証するには、継続的な監視と頻繁な品質管理チェックが不可欠です。角度と寸法は、製造工程全体を通して、自動または手動で測定する必要があります。
